動態(tài)分享
紫砂泥料的紅泥、朱泥和大紅袍都有哪些區(qū)別？
紅而不艷，紅得柔美，是紅泥色澤特點。色澤紅得過于艷麗，多數(shù)是泥料內(nèi)添加了鐵紅粉。窯溫?zé)悖鉂嵜髁粒t中略見橙色。紅泥可以分為朱泥、小紅泥，大紅袍泥，其區(qū)別是原礦層的不同及風(fēng)化程度、煉制拼制的差異。現(xiàn)在我們來認(rèn)識紫砂泥料的紅泥、朱泥和大紅袍都有哪些區(qū)別？
紅泥、朱泥和大紅袍的區(qū)別
紅泥
紅泥是紫砂泥主要泥種之一。宜興陶土中有一種叫做嫩泥的礦料，是接近地層表面的一種黏土巖，分布在宜興丁蜀鎮(zhèn)周圍山區(qū)。嫩泥礦層的底部，有一種堅質(zhì)礦石，開采時須用硬器掘之。古文獻說它是“未觸風(fēng)日之石骨也，陶之乃變朱砂色”（明·周高起《陽羨茗壺系》）。這種礦石就是紅泥礦。其礦物組成為伊利石、高嶺石、氧化鐵、石英和白云母。
因含鐵量多寡不等，紅泥礦燒成后的色澤或紅中略帶黃，或黃中略帶紅，或紅中略帶紫，可呈朱砂、朱砂紫或海棠紅等基色，朱紅中透著橘黃，色艷而不妖。色彩的呈現(xiàn)與燒制溫度緊密關(guān)聯(lián)，使用越久越現(xiàn)沉穩(wěn)氣息。
紅而不艷，紅得柔美，是紅泥色澤特點。色澤紅得過于艷麗，多數(shù)是泥料內(nèi)添加了鐵紅粉。窯溫不足，紅泥呈枯黃橙色，水色不彰。窯溫稍高，則收縮大、變形、塌陷、鐵質(zhì)熔點較易產(chǎn)生。窯溫?zé)悖鉂嵜髁粒t中略見橙色。紅泥可以分為朱泥、小紅泥，大紅袍泥，其區(qū)別是原礦層的不同及風(fēng)化程度、煉制拼制的差異。

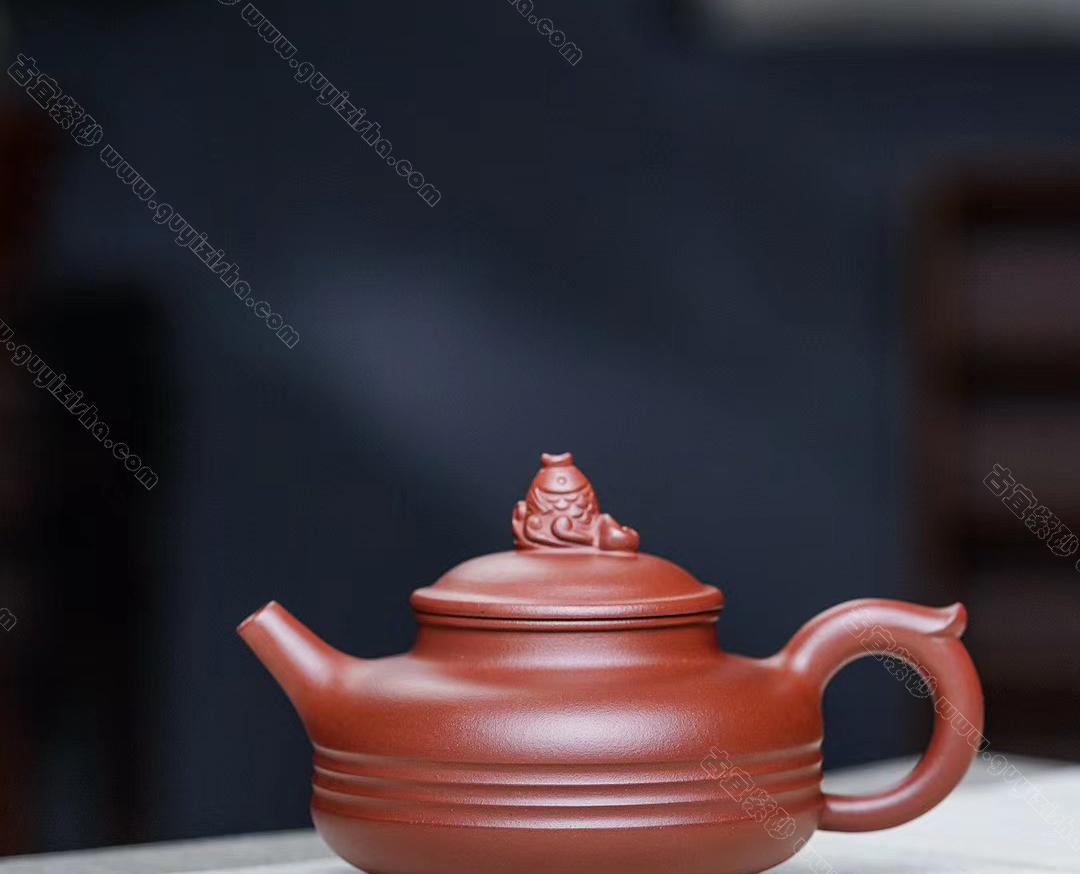

朱泥
原礦呈金黃色或淺黃綠色的紅泥，其含氧化鐵量較其他泥高，在14%-18%之間。朱泥因含砂量低、泥性嬌，成型工藝難度亦高。由生坯至燒成，收縮率高達30%-40%之間，支撐度差，一般成品率僅約7成。故常用來制作小件器物和作為化妝土，作為紫泥坯件表層的裝飾用。
（黃色的泥塊是原礦泥料、紅色的泥塊是原礦泥料燒制出來的對比）

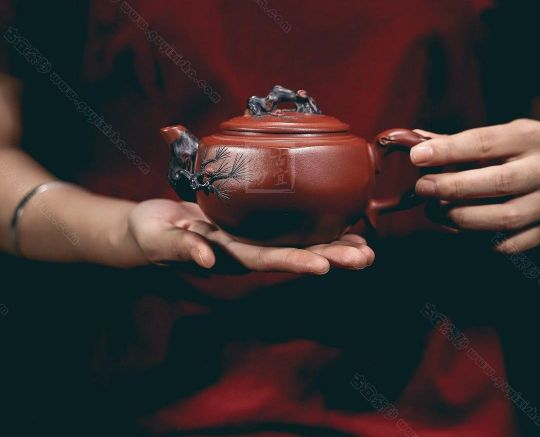

“朱泥”壺主要特性有哪些？
1.結(jié)晶度高。泥的斷面接近瓷質(zhì)，將壺蓋從壺口提出，可聞鏗鏹之金屬聲，以指彈扣，聲脆，音有共振。
2.泥色如橘。泥料未燒前為橘黃色，燒成后紅色中透著橘黃，用熱水沖淋朱泥壺，立展嬌嫩的鮮紅色，氤氳中有紫光游移。泡養(yǎng)包漿后紅色沉穩(wěn)。
3.含砂量低。和本山綠泥一樣，燒制后幾乎看不到顆粒
4.收縮率高。成型較難，收縮率高達30%以上，燒造過程中極易變形，生坯燒成率僅約7成。從古至今多制小品。
5.含鐵量高。燒成溫度稍高，就會析出鐵質(zhì)，出現(xiàn)火疵點。

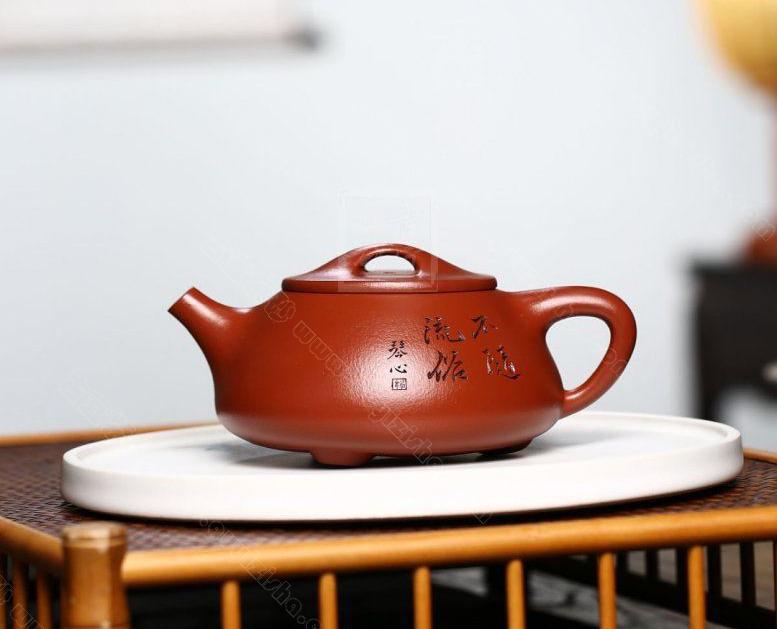

大紅袍

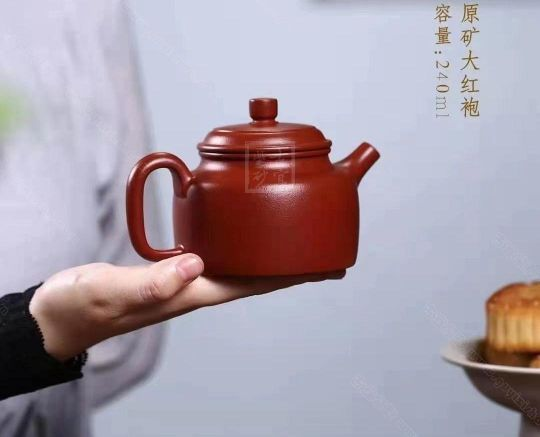

大紅袍泥料低張力，收縮比幾乎達紫泥系的三倍，制作時泥性掌握不易，古代用于增添紅泥艷潤調(diào)色之用，為傳說中最具神秘色彩之極品朱泥之一。燒制時易起節(jié)皺、開裂、塌陷、變型、窯溫輕者偏黃易還原，重者變形起泡，成品率低。燒成后質(zhì)感綿密、緊實細致，持之扎實沉重、紅潤艷麗，泥中極品，無以倫比；泥胚含少許原礦顆粒，沖淋熱水后色變極大，呈紅中帶紫，養(yǎng)壺易現(xiàn)“包漿”之美。窯溫約1080度，收縮比約30%。
使用須先溫壺，親茶性高;泡茗渾厚醇和，柔順富口感，頗具泥中王者之風(fēng)，適合泡烏龍茶生茶(輕焙火系列)特好、鐵觀音(中焙火或重焙火系列)特好、普洱茶各種系列特好。
（來源： 紫砂壺百科全書）
– THE END –
本站的部分內(nèi)容來源于互聯(lián)網(wǎng)，如不慎侵犯到您的權(quán)益，請聯(lián)系客服，我們會在36小時內(nèi)刪除。
本文由 紫砂學(xué)堂 作者：古宜 發(fā)表，轉(zhuǎn)載請注明來源！
關(guān)鍵詞：朱泥和大紅袍的區(qū)別, 紅泥
猜您喜歡的作品
相關(guān)文章
